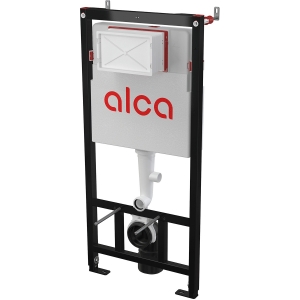

Прихована система інсталяції Alca AM101/1120-0005 WRAS для сухої установки (для гіпсокартону)

Технічні характеристики:

Підведення води до задньої стінки бачка або зверху бачка здійснюється за допомогою монтажних отворів G1/2 "
Робочий діапазон тиску води 0,05 – 1,0 MPa
Рекомендований діапазон тиску води 0,3 – 0,5 MPa
Великий змив 6 – 9 l
Малий змив 2,5 – 3,5 l
Стандартні налаштування великого змиву 6 l
Стандартні настройки малого змиву 3 l
Гігієнічний резерв 3 l
Об'єм води в бачку: 9 l
здатність витримувати навантаження до 250 кг 400 kg

Застосування:

Для підвісних унітазів
Для монтажу до несучої стіни або в гіпсокартонну конструкцію
Для підлоги з товщиною стяжки 0–200 мм
Для установки підвісного унітазу з інтервалом кріплення 180 мм або 230 мм

Характеристика:

Регульовані висувні ніжки в діапазоні 0-200 мм з гальмівною системою
Позначення центрування і нівеляції
Рухомий тримач для стокового коліна, встановлюється в восьми положеннях на відстані 0–93 мм
Кутовий вентиль з можливістю підключення до системи трубопроводів Mepla
Конструкція рами дозволяє виробляти монтаж до профілю для гіпсокартону, призначеного для цього, або до несучої стіни
Встановлена система закривається гіпсокартонним листом і не потребує додаткових елементів кріплення
Конструкція полістирольної ізоляцією запобігає процес конденсації на поверхні бачка і послаблює вібрацію в будівельній конструкції
Можливість установки кронштейна з переходом DG 1/2" для підключення сидіння-біде або бідетти
Подвійний змив, незалежно регульований, з гігієнічним резервом
Підходить для установки пневматичного або сенсорного змиву
Сумісна з усіма кнопками управління Alca
Можливість сервісу без використання інструментів
Введення води ззаду / зверху в середині / зліва / справа
Бачок зроблений з одного фрагмента поліпропілену, що забезпечує його 100% герметичність
Кришка сервісного отвору спрощує процес монтажу і захищає від вологи та бруду
Монтажна глибина рукава регулюється від 20 до 95 мм
Монтажна глибина 125 мм
Матеріал несучої конструкції: метал, оброблений порошковою фарбою

Зміст комплекту:

Бачок з впускним і випускним механізмом
самонесуча рама
Різьбове з'єднання 1/2" для підведення води з вбудованим кутовим вентилем 1/2"–3/8"
Монтажний комплект: гвинт Ø8×60 – 4 шт., Дюбель Ø12 – 4 шт.
Монтажний комплект для кріплення унітазу: шпилька М12 – 2 шт., Шайба – 4 шт., Ковпачок – 2 шт., Гайка – 2 шт., Гофрований рукав – 2 шт.
Коліно стоку HT 90/90 поліетилен, PE-HD
Прокладка, патрубок поліпропілен, манжета
Прокладка, патрубок поліпропілен, ущільнення патрубка
Монтажний комплект кришок для захисту технічних отворів при установці системи
Рукав сервісного отвору двусоставний, легко скорочується
Набір для введення туалетних пігулок
