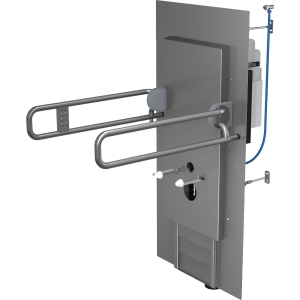

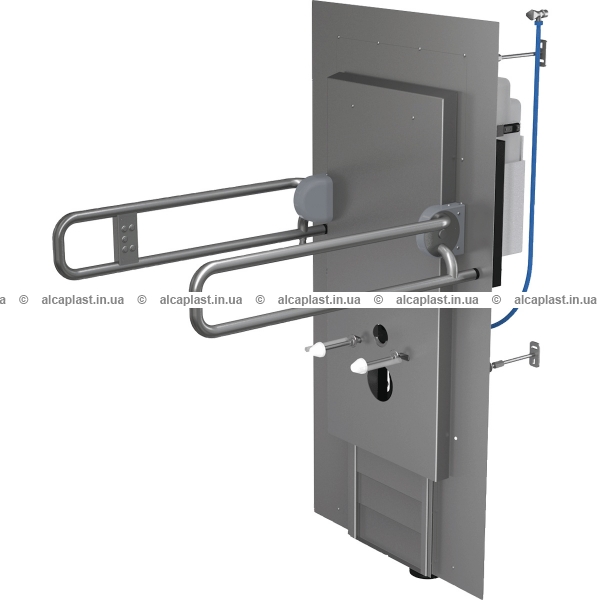

Прихована система інсталяції Alca AM101/1500L для сухої установки (для гіпсокартону)

Прихована система інсталяції для сухої установки (для гіпсокартону) регульована по висоті – для людей з обмеженими фізичними можливостями

Технічні характеристики:

Підключення води з задньої сторони за допомогою кутового вентиля G3/8 "
Робочий діапазон тиску води 0,15 – 1,6 MPa
Рекомендований діапазон тиску води 0,3 – 0,5 MPa
Великий змив 2 – 9 l
Малий змив 2 – 9 l
Стандартні налаштування великого змиву 6 l
Стандартні настройки малого змиву 3 l
Гігієнічний резерв 3 l
Об'єм води в бачку: 9 l
Випробування на вантажопідйомність туалету 400 kg
Експлуатаційне навантаження поручнів 200 kg

Застосування:

Для підвісних унітазів
Для регулювання висоти туалету в діапазоні 300 мм
Для монтажу перед стіною, що несе або в несучей конструкції – для людей з обмеженими фізичними можливостями (наприклад, після операції)
Для установки на готову підлогу
Для установки підвісного унітазу з інтервалом кріплення 180 мм або 230 мм

Характеристика:

Конструкція рами для сухої установки перед несучою стіною з корпусом з нержавіючої сталі
Встановлена прихована система інсталяції система закрита корпусом з нержавіючої сталі AISI 316L і не вимагає додаткових підсилювачів або анкерних елементів
Електричний лінійний привід – акумулятор, що дозволяє регулювати висоту унітазу в межах 300 мм
Складні поручні з електронною панеллю керування, яка дозволяє подвійний змив і регулювання висоти унітазу
Подвійний змив, незалежно регульований, з гігієнічним резервом
Конструкція полістирольної ізоляцією запобігає процес конденсації на поверхні бачка і послаблює вібрацію в будівельній конструкції
Бачок виготовлений з одного фрагмента, що забезпечує його 100% герметичність

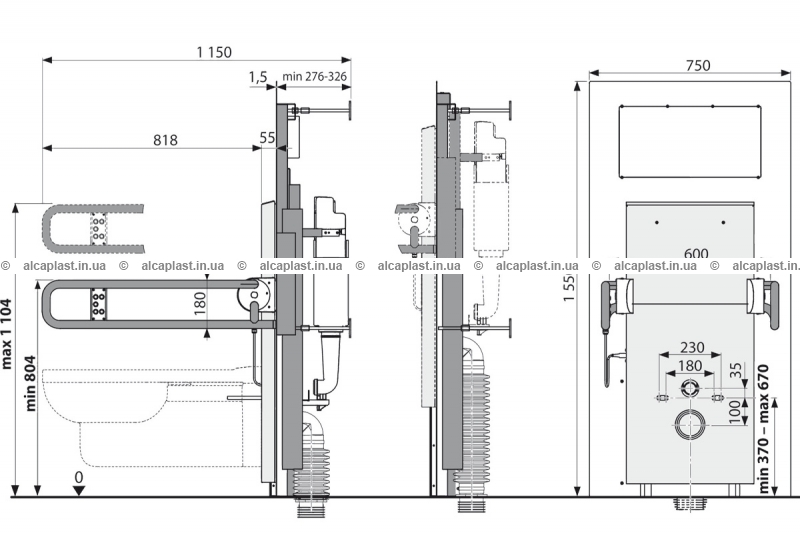

Глибина монтажу в стіну регулюється в діапазоні 50 мм, від 276 до 326 мм
Матеріал несучої конструкції: метал, оброблений порошковою фарбою

Зміст комплекту:

Бачок з впускним і випускним механізмом
самонесуча рама
Корпус з міцної нержавіючої сталі AISI 316L (1.4404)
Електричний лінійний привід - акумулятор
Два складних поручня з електроприводом
Монтажний комплект: гвинт Ø8×60 – 6 шт., Дюбель Ø12 – 6 шт., Шайба – 6 шт.
Монтажний комплект для кріплення унітазу: шпилька М12 – 2 шт., Шайба – 4 шт., Ковпачок – 2 шт., Гайка – 2 шт., Гофрований рукав – 2 шт.
Стокове коліно з поліетилену Ø90/110, PE-HD
Впускная прокладка, поліпропіленове ущільнення, гофрований вкладиш, монтажна кришка
