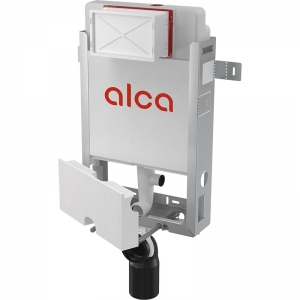

Прихована система інсталяції Alca AM115/1000V Renovmodul з можливістю вентиляції для замуровування в стіну

Технічні характеристики:

Підведення води до задньої стінки бачка або зверху бачка здійснюється за допомогою монтажних отворів G1/2 "
Робочий діапазон тиску води 0,05 – 1,6 MPa
Рекомендований діапазон тиску води 0,3 – 0,5 MPa
Великий змив 6 – 9 l
Малий змив 2,5 – 3,5 l
Стандартні налаштування великого змиву 6 l
Стандартні настройки малого змиву 3 l
Гігієнічний резерв 3 l
Об'єм води в бачку: 9 l
здатність витримувати навантаження до 250 кг 400 kg

Застосування:

Для підвісних унітазів
Для огороджувальних конструкцій всередині і навколо несучої стіни - «мокрий» монтаж
Підходить для реконструкції
Для підключення до системи вентиляції
Для установки підвісного унітазу з інтервалом кріплення 180 мм або 230 мм

Характеристика:

Містить дозатор таблеток для унітазу
Витягування запаху прямо з чаші унітазу
Можливість підключення до вентилятора (вентилятор не є частиною комплекту)
Рекомендуємо використовувати вентилятор з продуктивністю 30 м³/год, тиском 60 Па з зворотним клапаном, вентилятор необхідно встановлювати на висоті мінімум 1,2 м від підлоги
Рухомий тримач для стокового коліна, встановлюється в восьми положеннях на відстані 0–93 мм
Кутовий вентиль з можливістю підключення до системи трубопроводів Mepla
Технічне рішення дозволяє провести монтаж на нерівну поверхню без необхідності вирівнювання задньої стіни в діапазоні до 50 мм
Оцинкована несуча конструкція з чотирма відкидними кронштейнами для легкого монтажу
Конструкція полістирольної ізоляцією спрощує процес замуровування в стіну, запобігає процес конденсації на поверхні бачка і послаблює вібрацію в будівельній конструкції
З’ємний елемент полістирольній ізоляції для легкого доступу під час установки
Можливість установки кронштейна з переходом DG 1/2" для підключення сидіння-біде або бідетти
Подвійний змив, незалежно регульований, з гігієнічним резервом
Підходить для установки пневматичного або сенсорного змиву
Сумісна з усіма кнопками управління Alca
Бачок зроблений з одного фрагмента поліпропілену, що забезпечує його 100% герметичність
Введення води ззаду / зверху в середині / зліва / справа
Можливість сервісу без використання інструментів
Кришка сервісного отвору спрощує процес монтажу і захищає від вологи та бруду
НИЗЬКА МОНТАЖНАЯ ВИСОТА (1062 мм)
Монтажна глибина рукава регулюється від 20 до 95 мм
Монтажна глибина 125 мм
Матеріал несучої конструкції: оцинкований метал

Зміст комплекту:

Бачок з впускним і випускним механізмом
Оцинкована консоль несучої конструкції
Різьбове з'єднання 1/2" для підведення води з вбудованим кутовим вентилем 1/2"–3/8"
Монтажний комплект: гвинт Ø8×60 – 4 шт., Дюбель Ø12 – 4 шт.
Монтажний комплект для кріплення унітазу: шпилька М12 – 2 шт., Шайба – 4 шт., Ковпачок – 2 шт., Гайка – 2 шт., Гофрований рукав – 2 шт.
Стокове коліно з поліетилену Ø90/110, PE-HD
Прокладка, патрубок поліпропілен, манжета
Прокладка, патрубок поліпропілен, ущільнення патрубка
Монтажний комплект кришок для захисту технічних отворів при установці системи
Рукав сервісного отвору двусоставний, легко скорочується
Коліно HT для підключення до системи вентиляції
Заглушка для закриття вентиляційного отвору в разі невикористання вентилятора
Набір для введення туалетних пігулок
