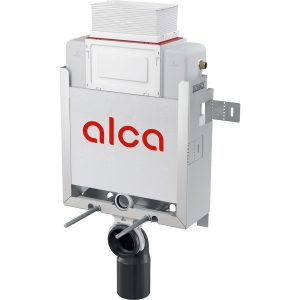

Прихована система інсталяції Alca AM119/850 Renovmodul для замуровування в стіну

Технічні характеристики:

Підведення води до задньої стінки бачка або зверху бачка здійснюється за допомогою монтажних отворів G1/2 "
Робочий діапазон тиску води 0,05 – 1,6 MPa
Рекомендований діапазон тиску води 0,3 – 0,5 MPa
Великий змив 6 – 9 l
Малий змив 2,5 – 3,5 l
Стандартні налаштування великого змиву 6 l
Стандартні настройки малого змиву 3 l
Гігієнічний резерв 3 l
Об'єм води в бачку: 9 l
здатність витримувати навантаження до 250 кг 400 kg

Застосування:

Для підвісних унітазів
Для огороджувальних конструкцій всередині і навколо несучої стіни - «мокрий» монтаж
Підходить для реконструкції
Для установки підвісного унітазу з інтервалом кріплення 180 мм або 230 мм

Характеристика:

Містить дозатор таблеток для унітазу
Рухомий тримач для стокового коліна, встановлюється в восьми положеннях на відстані 0–93 мм
Кутовий вентиль з можливістю підключення до системи трубопроводів Mepla
Технічне рішення дозволяє провести монтаж на нерівну поверхню без необхідності вирівнювання задньої стіни в діапазоні до 50 мм
Оцинкована несуча конструкція з чотирма відкидними кронштейнами для легкого монтажу
Конструкція полістирольної ізоляцією спрощує процес замуровування в стіну, запобігає процес конденсації на поверхні бачка і послаблює вібрацію в будівельній конструкції
З’ємний елемент полістирольній ізоляції для легкого доступу під час установки
Можливість установки кронштейна з переходом DG 1/2" для підключення сидіння-біде або бідетти
Подвійний змив, незалежно регульований, з гігієнічним резервом
Можливість вбудованого дистанційного промивання
Можливість встановлення впритул до стіни
Сумісний з усіма кнопками зливу Alca, за винятком сенсорних кнопок та NIGHT LIGHT
Бачок зроблений з одного фрагмента поліпропілену, що забезпечує його 100% герметичність
Введення води ззаду / зверху в середині / зліва / справа
Можливість сервісу без використання інструментів
Кришка сервісного отвору спрощує процес монтажу і захищає від вологи та бруду
НИЗЬКА МОНТАЖНАЯ ВИСОТА (862 мм)
Монтажна глибина рукава регулюється від 20 до 95 мм
Будівельна глибина 170 мм
Матеріал несучої консолі: оцинкована сталь

Зміст комплекту:

Бачок з впускним і випускним механізмом
Оцинкована консоль несучої конструкції
Різьбове з'єднання 1/2" для підведення води з вбудованим кутовим вентилем 1/2"–3/8"
Монтажний комплект: гвинт Ø8x60 – 4 шт., дюбель O12 – 4 шт.
Монтажний комплект для кріплення унітазу: шпилька М12 – 2 шт., Шайба – 4 шт., Ковпачок – 2 шт., Гайка – 2 шт., Гофрований рукав – 2 шт.
Стокове коліно з поліетилену Ø90/110, PE-HD
Прокладка, патрубок поліпропілен, манжета
Прокладка, патрубок поліпропілен, ущільнення патрубка
Монтажний комплект кришок для захисту технічних отворів при установці системи
Рукав сервісного отвору двусоставний, легко скорочується
Набір для введення туалетних пігулок
