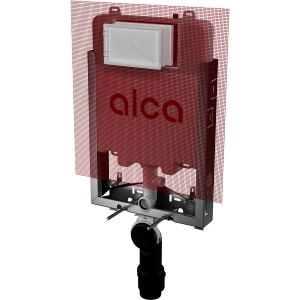

Прихована система інсталяції для замуровування в стіну Alca AM1115P/1000 Renovmodul Slim з армуючою скловолоконною сіткою

Технічні характеристики:

Підведення води до задньої стінки бачка або зверху бачка здійснюється за допомогою монтажних отворів G1/2 "
Робочий діапазон тиску води 0,05 – 1,6 MPa
Рекомендований діапазон тиску води 0,3 – 0,5 MPa
Стандартні налаштування великого змиву 6 l
Стандартні настройки малого змиву 3 l
Гігієнічний резерв 3 l
Об'єм води в бачку: 9 l
здатність витримувати навантаження до 250 кг 400 kg

Застосування:

Для підвісних унітазів
Для огороджувальних конструкцій всередині та навколо, до несучої стіни – «мокрий» монтаж
Підходить для реконструкції
Для установки підвісного унітазу з інтервалом кріплення 180 мм або 230 мм

Характеристика:

Рухомий тримач для стокового коліна, встановлюється в восьми положеннях на відстані 0–93 мм
Кутовий вентиль з можливістю підключення до системи трубопроводів Mepla
Технічне рішення дозволяє провести монтаж на нерівну поверхню без необхідності вирівнювання задньої стіни в діапазоні до 50 мм
Оцинкована несуча конструкція з чотирма відкидними кронштейнами для легкого монтажу
Конструкція полістирольної ізоляцією запобігає процес конденсації на поверхні бачка і послаблює вібрацію в будівельній конструкції
Подвійний змив, незалежно регульований, з гігієнічним резервом
Сумісна з усіма кнопками управління Alca
Можливість сервісу без використання інструментів
Введення води ззаду / зверху в середині / зліва / справа
З’ємний елемент полістирольній ізоляції для легкого доступу під час установки
Бачок зроблений з одного фрагмента поліпропілену, що забезпечує його 100% герметичність
Кришка сервісного отвору спрощує процес монтажу і захищає від вологи та бруду
НИЗЬКА МОНТАЖНАЯ ВИСОТА (1070 мм)
Монтажна глибина рукава регулюється від 20 до 60 мм
Монтажна глибина 86 мм, зі стоковим коліном 125 мм
Матеріал несучої конструкції: оцинкований метал

Логістична інформація:

Кількість (упаковка) 1 шт
Кількість (піддон) 20 шт
Розміри (шт.) 1086×528×145 MM
Розміри (упаковка) 1080×522×140 MM
Вага (шт.) 9,9544 кг
Вага (упаковка) 9,9544 кг
Вага (піддон) 219,088 кг

Зміст комплекту:

Бачок з впускним і випускним механізмом
Оцинкована консоль несучої конструкції
Різьбове з'єднання 1/2" для підведення води з вбудованим кутовим вентилем 1/2"–3/8"
Монтажний комплект: гвинт Ø8×60 – 4 шт., Дюбель Ø12 – 4 шт.
Монтажний комплект для кріплення унітазу: шпилька М12 – 2 шт., Шайба – 4 шт., Ковпачок – 2 шт., Гайка – 2 шт., Гофрований рукав – 2 шт.
Стокове коліно з поліпропілену HT90/110
Прокладка, патрубок поліпропілен, манжета
Прокладка, патрубок поліпропілен, ущільнення патрубка
Монтажний комплект кришок для захисту технічних отворів при установці системи
Рукав сервісного отвору двусоставний, легко скорочується
